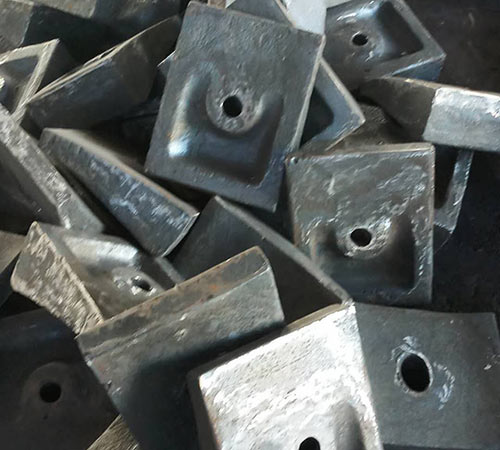

高锰钢衬板在水泥磨机中抗冲击性能的优化需从材质改进、工艺优化及结构适配三方面综合施策。

　　材质改进上，可通过合金化增强性能。在普通高锰钢基础上添加铬、钼等元素，形成中碳中铬合金钢(如ZG42Cr2MnSi2MoRE)，其硬度可达HRC48-55，冲击韧性ak≥20J/cm2，使用寿命较传统高锰钢提升1倍以上。这类材料在粗磨仓中既能承受钢球与物料的高应力冲击凿削，又能抵抗尖角切削磨损，有效减少凸起变形和螺栓断裂问题。

　　工艺优化方面，需严格控制热处理流程。采用自控升温工业电阻炉进行水韧处理，使高锰钢表面硬度提升至HRC50以上，同时保持内部韧性。对于大型磨机衬板，可结合自保护结构技术，通过磁性吸附磨机内碎钢屑形成保护层，延缓自身磨损速度。

　　结构适配上，需根据磨机仓位特性选择衬板形式。粗磨仓宜采用沟槽阶梯衬板，通过优化物料流动轨迹减少直接冲击;细磨仓可选用平衬板，降低研磨体滑动摩擦。对于直径4米以上大型磨机，一仓衬板应优先选用高韧性高铬白口铸铁(如BTMCr26)，其硬度HRC58-62、冲击韧性ak8-12J/cm2，使用寿命可达8-10年。

　　实际应用中，某水泥企业将磨头端衬板替换为中碳中铬合金钢后，使用寿命从7500小时延长至15000小时，吨水泥耐磨材料消耗降低0.8元，充分验证了优化方案的经济性。
