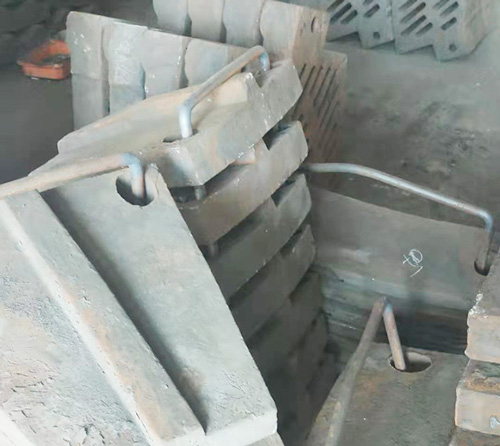

球磨机衬板材质直接影响设备寿命、研磨效率及运行成本，不同材质的衬板在耐磨性、抗冲击性、适用工况等方面存在显著差异。

　　高锰钢衬板以超高韧性著称，抗冲击值可达150J/cm2以上，表面硬度可通过加工硬化提升至HB500，适合处理铁矿石、花岗岩等高硬度物料的中大型球磨机粗磨仓。其缺点是在低应力工况下易发生早期失效，且重量较大会增加设备负荷。

　　铬钼合金钢衬板经热处理后硬度可达HRC48-55，耐磨性比高锰钢高30%，适用于直径3米以上的磨机。以水泥厂生料磨为例，其使用寿命可达18个月，较锰钢衬板延长约8个月，显著降低更换频率和维护成本。

　　高铬铸铁衬板耐磨性达HRC62-66，是锰钢的5-8倍，但需严格控制热处理工艺以避免开裂。该材质适合承受较小冲击的工况，如煤磨衬板和破碎机抗磨板，在湿法研磨中需注意点蚀风险。

　　橡胶衬板具有减震降噪优势，可降低噪音15-20dB，且质量轻使装机功率减少10%，适合细磨仓和小型球磨机。其局限性在于不耐高温，连续工作温度需控制在80℃以下，在干法磨和头仓抗冲击场景应用受限。

　　陶瓷衬板以95氧化铝为例，耐磨指数是金属的20倍，特别适用于锂电材料研磨等需避免铁污染的场景。安装时需配合专用环氧胶粘贴，且需做好破碎筛分以防止大块硬杂质撞击损坏。
