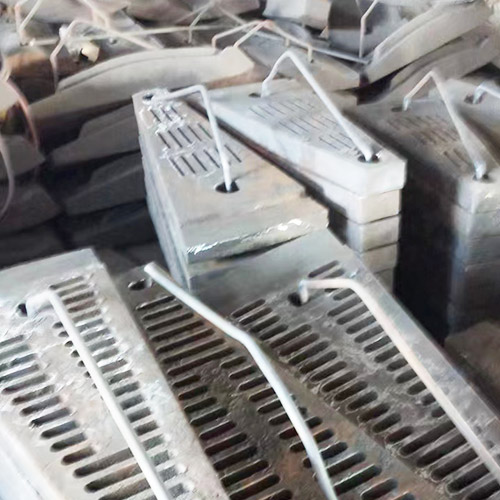

高锰钢衬板在大型矿用球磨机中的应用需结合其特性与工况条件综合评估。作为传统耐磨材料，高锰钢衬板通过加工硬化效应(表面硬度从HRC20-25提升至HRC40以上)可适应中等冲击工况，但在大型矿用球磨机中存在显著局限性。

　　大型矿用球磨机直径通常超过5米，筒体转速较低，研磨介质(钢球)直径大、冲击能量高。此类工况下，高锰钢衬板虽能通过加工硬化提升表面硬度，但其屈服强度较低的特性导致塑性变形风险显著增加。德兴铜矿直径10.37米×5.19米半自磨机的应用案例显示，超高锰钢(Mn17Cr2)衬板使用一个月后即出现严重变形，螺栓无法拆卸，需切割螺栓才能完成更换。这表明高锰钢衬板在大型设备中难以承受持续高强度冲击，易引发衬板凸起、螺栓断裂等问题，进而影响设备运行稳定性。

　　从材料性能对比看，高铬铸铁衬板在耐磨性上较传统高锰钢提升2倍以上，且抗高温、抗腐蚀性能更优，已成为大型矿用球磨机粗料仓的主流选择。而高锰钢衬板因成本优势，仍适用于冲击能量较低的中型设备或细磨仓。若需在大型矿用球磨机中应用高锰钢衬板，需通过优化成分设计(如添加铬元素)或改进热处理工艺(如水韧处理+时效强化)提升其抗变形能力，但此类改进可能增加工艺复杂性与成本。
